1. LTE 기반 무선 네트워크 CCTV 시스템 개요

1.1 시스템 소개

 LTE 기반 무선 네트워크 CCTV 시스템상용LTE망을 이용하여, 휴대폰 통화가 가능한 모든 현장에 대하여 200만 화소 Full HD 품질의 영상 제공이 가능하고, 20배 광학 줌 PTZ 기능으로, 원격으로 주변 상황에 대한 세밀한 관찰이 가능하며, 독립형 전원으로 별도 전원 없이 8시간 이상 구동되고, 외부 전원 공급이 가능하므로 충분한 현장 작업 모니터링이 가능하도록 구성된 시스템입니다. 고정식 CCTV 시스템의 사각을 커버하고, 외부 지원 업무에 대해 보다 효율적인 업무 수행이 가능하도록 합니다.

1.2 시스템 특징

   - LTE 네트워크 기반의 첨단 기술이 적용된 IoT 컨셉에 부응하는 시스템.
   - 고정식 CCTV 인프라 구축 방식의 한계점 보완 및 사각 지역 해소.
   - 무선 시스템이 갖는 커버리지 범위의 획기적인 확장. (휴대폰 통화 가능 지역이면 운영 가능)
   - 20배 광학 줌 PTZ 기능 제공. (산불 감시 등의 업무에 적합)
   - 독립형 전원 운영이동성의 제약 없음. (총 중량 약 17kg 하드 케이스)
   - 차량에 간단하게 탈부착 가능하고, GPS 지원으로 지도 상 실시간 위치 및 현장 영상 표출 가능.
   - 국정원 인증 보안장비의 연계로 암호화 통신을 사용하여 국가기간 산업시설의 영상
     외부 유출 방지 (VPN : 옵션품목)


< 무선 이동식 CCTV 활용 사례 >

2. GPS 기반의 통합 모니터링 시스템

 E-MAP을 기반으로 사업장 전역에서 운영되는 이동식 CCTV의 현황을 GPS 좌표를 활용하여 모니터링하고, 각 현장에서 진행하는 작업의 현황을 CCTV 실시간 영상과 함께 모니터링할 수 있도록 시스템이 제공됩니다.



2.1 주요 기능

   - LTE 기반의 무선 이동식 CCTV. (200만 화소, PTZ)
   - GPS 기반의 E-MAP 제공.
   - 실시간 현장 모니터링 (상세 CCTV 화면 팝업)

3. 시스템 구성

 현장의 이동식 시설에 설치된 카메라를 활용하여 카메라의 영상을 실시간으로 무선 통신망을 사용하여 중앙으로 전송함으로써, 사각 지역에 대한 실시간 모니터링 문제를 해결하고, 중앙에서 수신된 카메라의 영상을 통합적으로 운영할 수 있도록 합니다. 필요에 따라 고객사에서 운영되고 있는 관제 시스템으로 통합하여, 전체 시스템의 운영이 가능하도록 구성할 수도 있습니다.

3.1 시스템 구성도

< 시스템 구성도 >

3.2 무선 네트워크 보안성 강화

  LTE 공인 인터넷망을 통과하는 CCTV 영상의 경우, 외부로부터의 침입 가능성이 있습니다. (과거 인세캠의 사례). 따라서 국정원의 보안성 기준을 충족하는 암호화 장비를 사용하여 고객사 내부의 CCTV 영상을 외부의 해킹으로부터 보호합니다.



4. 도입 장비





 < 도입장비 상세 >

5. 도입 효과

5.1 시스템 활용 사례

1. 고객사 공장 내부의 특정 설비 TOP 에서 유출 현상이 발생하였습니다. 현장에 설치된 CCTV들로 파악이 안되는 상황에서, 이동식 CCTV를 현장에 배치하여 현장의 영상을 실시간으로 모니터링할 수 있게 되어, 방재센터와 현장의 신속하고 긴밀한 대응이 가능하였습니다.

2. 매해 고객사에서 실시하는 소방 훈련 과정을 전체적으로 조망할 수 있는 시점에 이동식 CCTV를 배치하여, 소방훈련이 그간 수행했던 것보다 훨씬 효과적이고 알차게 마칠 수 있었습니다.

3. 차량의 출입이 빈번한 교차로, 설비 해체 및 재조립 현장, 공사 현장 등 기타 다양한 용도로 이동식 CCTV를 배치하여 활용하고 있습니다.

5.2 시스템 도입 시 고려 사항

1. 휴대폰 음영 지역 등 통화 품질 저하 지역

   - 통신사의 상용 LTE 네트워크를 사용하는 것이므로, 휴대폰 음영지역, 인근 기지국 병목 등
     통신 상태에 따라 CCTV 영상 전송에 영향이 있을 수 있습니다.
     ▶▶ CCTV 영상 품질의 조절로 (화면 크기, 초당 프레임 수) 적절한 운영 값을 찾을 수 있습니다.

2. 작업자 카메라 취급 부주의

   - 현장 작업자들의 이해 부족으로 외부 충격에 민감한 전자장비인 네트워크 카메라를
     험하게 다룰 경우, 카메라의 수명을 단축시킬 수 있습니다.
     ▶▶ 전담 관리자를 지정하여 지속적인 교육 등 카메라의 세심한 취급을 위해 관리할 수 있습니다.

3. 개인정보 문제

   - 현장 근로자들의 작업자 인권 문제 등 개인정보 침해로 인한 인권 침해의 우려가 제기될 수
     있습니다.
     ▶▶ 어디까지나 안전을 위한 것을 강조하여, 원거리에서 작업의 형태를 감시하는 등의
            대안을 협의하여 도입할 수 있습니다.


방폭 지역에서 운영 가능한 LTE CCTV 제품 연구 개발 중. (2019년 초 출시 예정)



Posted by 한소리주식회사 건구리

댓글을 달아 주세요

문의 메일 : haansori @ haansori.com
문의 전화 : 031-897-1933

사업 영역 : 시스템 설계, 솔루션 아키텍처 컨설팅, CCTV 및 하드웨어 소싱

1. 융복합 플레어스택 흑연감지 시스템 개요

1.1 지능형 융복합 플레어스택 흑연감시 시스템 소개

지능형 융복합 플레어스택 흑연감시 시스플레어스택의 가동 상황을 CCTV 영상과 열화상 카메라 영상으로 실시간 모니터링하고, 운영 중 비정상적인 가동 상황에 나타나는 매연이나 연기가 발생하면 대상 플레어스택의 영상과 온도 데이터 분석으로 이를 조기에 감지하고, 감지 사실을 담당자에게 통보하여 상황을 즉각적으로 대응하게 해주는 "융복합 지능형 시스템"입니다.

1.2 시스템 특징

   첨단 기술이 적용된 지능형 융복합 감시.
   - 플레어스택의 비정상 가동 상황을 조기에 조치하는 효과.
   - 지능형 영상 및 열화상 시스템의 한계를 상호 보완하여 감지의 정확도를 높임
   - CCTV 영상 분석으로 흑연 영상감지, 신속한 대응 및 사전 경고 조치
   - 열화상으로 플레어스택의 온도 변화 추이 분석으로 사전 이상 징후 판단 가능
   - 흑연 감지 즉시 관계 담당자 및 지원자에게 해당 사항을 실시간 경보 전파


< 열화상 온도 분석 및 지능형 영상 융복합 >

1.2 시스템 경쟁력

화재 감시에 사용되고 있는 지능형 영상 분석 시스템과, 열화상 기반 온도 감시 시스템은 개별 시스템의 특성으로 인한 한계가 있습니다. 지능형 융복합 플레어스택 흑연 감지 시스템은 이 두 기술의 강점을 취하여, 각 시스템의 단점을 보완하고 감지 성능을 극대화할 수 있습니다.


< 시스템 경쟁력 >

1.3 지능형 영상 분석 시스템


< 지능형 영상 분석 시스템 >

가. 감지 개요

   -
한소리 주식회사의 지능형 영상 화재감지 소프트웨어의 연기 패턴 감지 기능
   - 기본 연기 감지 패턴 : 흰색 + 텍스처
   - 연기 감지 패턴의 속성 customizing ... 흑연 감지 기능 구현
   - 불꽃 패턴 : 플레어스택 출구 부위에 나타나는 화염 패턴 분석
   - 주간 : 흑색 연기 위주 식별
   - 야간 : 불꽃 위주 식별

나. 유의 사항

   - 흐린 날씨, 풍속, 야간 환경 등의 영향을 받아 도입 초기 프로그램 오보 가능성
   - 지속적인 현장 데이터를 취합 및 반영하여 감지 정확성 높이고 오보율 감소

다. 지능형 영상 분석 소프트웨어 사양


< 지능형 영상 분석 소프트웨어 사양 >



1.4 열화상 시스템


< 열화상 시스템 개요 >

가. 감지 개요

   - 물체의 온도 차에 따라 방출되는 적외선이 변화하는 원리를 이용하여 열상 표출

   - 플레어스택 출구 부위의 온도 수치를 모니터링
   - 추이를 분석, 급격한 온도 변화 발생 시 이상 징후로 판단

나. 유의 사항

   - 온도의 특성 상, 먼 거리의 경우 거리 제곱에 반비례하여 온도 수치 감소
   - 적절한 사양의 열화상 카메라를 적정 거리에 설치하여 측정 오차 적게 해야 함

2. 시스템 구성 방안

2.1 시스템 구성도


< 시스템 구성도 >

3. 도입 장비

3.1 융복합 서버

지능형 영상 분석과 열화상 온도감시 기능을 동시에 수행하고, 융복합 분석에 의한 플레어스택 상태 모니터링 및 이상 발생 상황을 담당자에게 전파하는 기능을 수행합니다.


< 융복합 서버 >

3.2 융복합 NVR

플레어스택을 모니터링하는 CCTV의 영상을 녹화하고, 이상 발생 시, 관련 영상을 검색하고 재생할 수 있습니다.


< 융복합 NVR >

3.3네트워크 카메라

플레어스택을 비추는 네트워크 카메라입니다. 줌 기능이 내장된 일체형 제품으로, 설치 거리에 상관없이 플래어스택을 모니터링할 수 있습니다.


< 네트워크 카메라 >

3.4 열화상 카메라

플래어스택의 온도 변화를 측정하기 위한 네트워크 열화상 카메라입니다. 시스템 연동을 위한 ONVIF 표준을 준수하며, 설치 거리에 따른 렌즈 규격 고려가 필요하므로, 시스템 도입 환경을 사전에 체크해야 합니다.


< 열화상 카메라 >

3.5 DUAL HOUSING

융복합 플레어스택 감시 시스템에 적용하기 위해 특수 제작한 하우징으로, 네트워크 카메라와 열화상 카메라를 동시에 운영할 수 있도록 다양한 기능을 탑재하고 있습니다. 방폭 지역의 경우 방폭 규격을 충족하는 특수한 하우징을 도입해야 합니다.


< DUAL HOUSING >

3.6 융복합 모니터링 소프트웨어

융복합 플레어스택 감시 기능을 극대화하기 위해 모니터링 기능을 대시보드 형태로 집약한 제품입니다. 다양한 정보를 한 눈에 볼 수 있도록 하였습니다.


< 융복합 모니터링 소프트웨어 >

4 도입 효과

4.1 법령 대비

플레어스택의 가동 시 발생하는 매연이 [환경분야 시험 . 검사 등에 관한 법률] 제6조 제1항에 따라 환경부 장관이 정하여 고시한 환경오염공정시험기준에 따른 대기오염불질의 측정기준 중 링겔만비탁표 2도 이상을 2시간에 총 5분을 초과하여서는 안된다.

4.2 기대 효과

   - 융복합 시스템이 갖는 기존 기술의 상호 보완적 요소로 모니터링 성능 극대화
   - 온도 추이의 지속적 관찰 및 비정상 상황과의 연결 분석으로 재발생 요소 제거
   - 다양한 방식으로 담당자에게 상황 발생 전파하여 업무 단절성 극복
   - 우선적 사례를 선발 도입하여 업계 내 위상 강화 효과



Posted by 한소리주식회사 건구리

댓글을 달아 주세요

문의 메일 : haansori @ haansori.com

문의 전화 : 031-897-1933

사업 영역 : 시스템 설계, 솔루션 아키텍처 컨설팅, CCTV 및 하드웨어 소싱



1. 화재징후 감지 시스템 개요



1.1 지능형 화재징후 감지 시스템 소개



지능형 화재징후 감지 시스은 전력구, 수배전반, 전동기 등 각종 전력설비에서 화재발생 전 이상온도 상승 등 화재징후를 조기에 감지하고 담당자에게 조기 경보할 수 있는 "IT 융복합 지능형 화재 안전관리 시스템"입니다.



1.2 시스템 특징



   - 전력설비 등 접속부에서 이상 온도 상승 시, 열화상 센서가 조기 감지하여
     전기화재를 사전에 예방하는 시스템

   - 상시점검이 어려운 각종 전력설비의 주요 접속지점의 온도 상승 여부를
     24시간 모니터링

   - 설정 온도 이상 상승 시, 즉시 감지하여 관리자의 스마트폰에 문자 전송 및 해당 지역의
     실시간 영상을 전송(CCTV 연동)

   - 기존 고가의 열화상 카메라 대비 구축 비용이 저렴하고 유지보수가 편리한 시스템



< 시스템 구성도 >

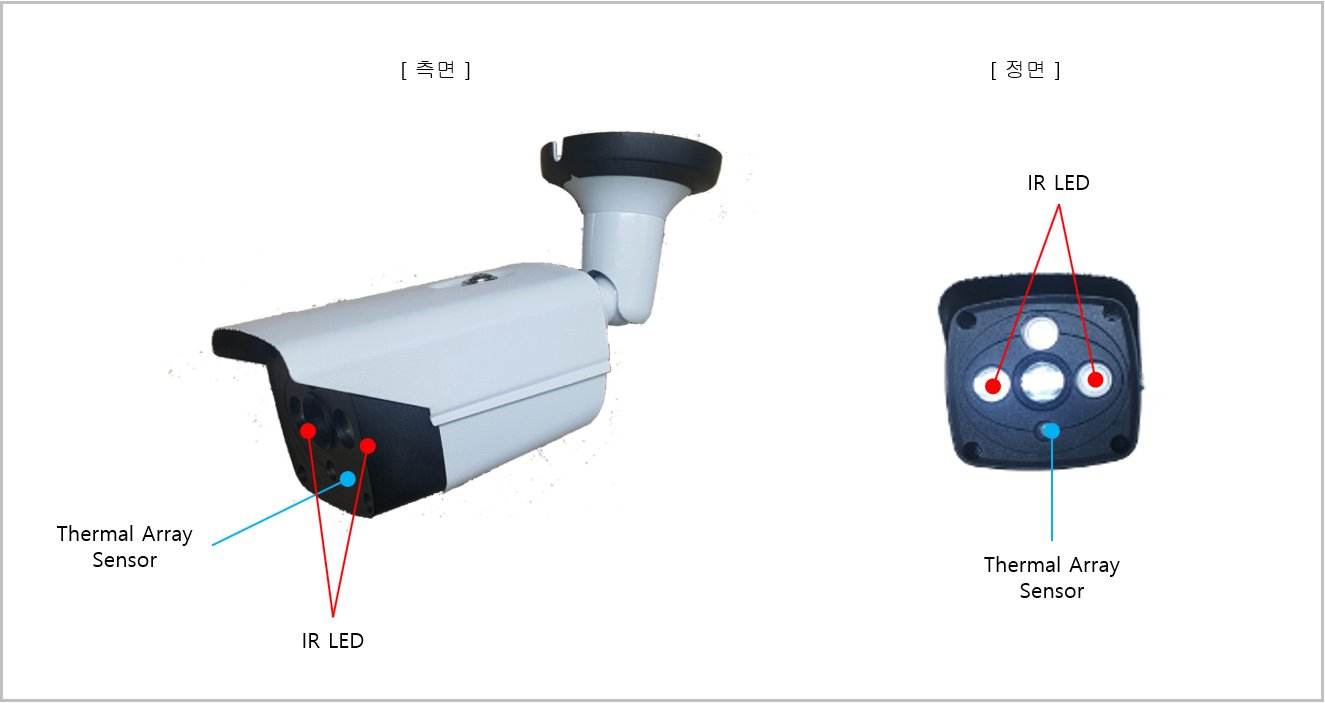

1.3 열화상 센서



   - 열화상 센서는 사물에서 방사되는 적외선을 특수 센서로 감지하고, 감지된 온도값을
     이미지화 해주는 기술로 사물 또는 전기 설비의 열 상태에 대한 완전한 정보 획득 가능

   - 적외선 센서 모듈에는 고도의 정교한 알고리즘이 내장되어 있음
   - 육안으로 보이지 않는 문제점을 쉽고 빠르게 파악할 수 있기 때문에, 연속 가동이 중요한
     발전소, 제철소, 전력회사를 비롯하여, 공항, 정유공장, 공공시설, 배전반 등의 설비 상의
     문제점을 미리 파악하여 사고를 미연에 방지하고 유지비용을 절감할 수 있음
   - 열화상 센서 솔루션은 화재감지, 공장자동화, 연구개발, 비파괴검사 등 다양한
     산업 분야에서 활용되고 있음





1.4 기존 화재 화재 감지기 문제점



   - 화재 시 발생하는 화염, 연기가 반드시 감지센서에 도달 하여야만 감지가 가능
   - 조기 감지의 어려움, 사후 대비 위주

   - 화재감지 지연 시, 인적 소화 대응 불가능 : 화염 및 유독성 가스로 현장 접근 불가
   - 천정 높이가 높은 공장 및 대공간의 경우 층고가 높을 수록 감지시간이 늦어짐



2. 시스템 원리 및 구성



2.1 열화상 센서 기능

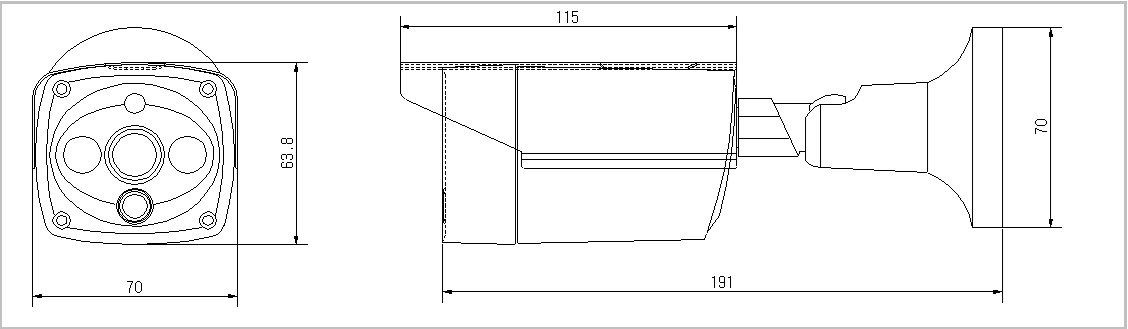

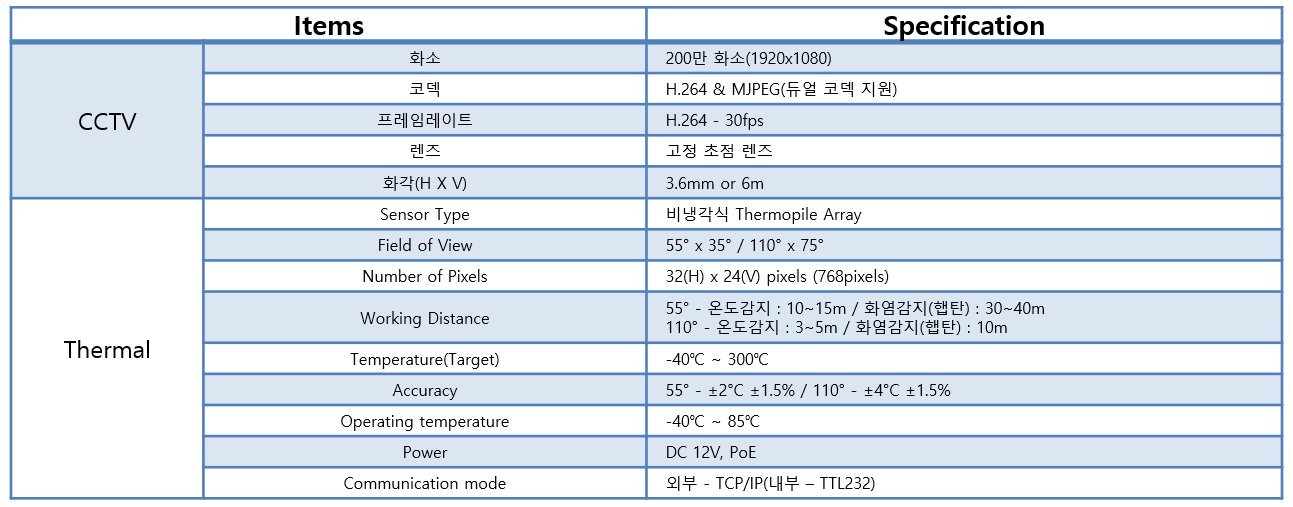

2.1.1 열화상 센서 규격


2.1.2 옥내외 겸용 30m 기준(화재감지 범위 : 60° x 15°)



( 거리별 감지 면적 )







2.1.3 수배전반 전용 2m 이내 사용 권장(화재감지 범위 : 120° x 30°)


( 거리별 감지 면적 )






2.4 시스템 구성도



2.4.1 RS232 - RS485




   - RS232 기반 구성(시리얼통신, RS485 변환)
   - 소규모 간단한 구성에 적합

2.4.2 RS232 - RS485 - 광통신




   - 광통신, RS232 기반 구성(시리얼통신, RS485 변환)
   - 넓게 분포된 지역에 걸쳐 통합 구성 가능


2.4.2 RS232 - 이더넷



   - 이더넷 기반 구성
   - 기존 네트워크 인프라(TCP/IP) 활용 가능


2.5 시스템 기능



2.5.1 사용자 인터페이스




   - 온도 감지 대상 및 지역 설정
   - 알람 발생 조건 설정
   - 감시 지역 온도 추이 감시 및 그래프 표시
   - 온도 추이 데이터 리포팅



2.5.2 E-MAP 관제 기능(예시)



   - 고객사 현황에 맞춰 다양한 커스터마이징 가능
   - 기존 운영 시스템 인터페이스 제공 가능



3. 경쟁력



3.1 기존 화재 감지 시스템의 한계



   - 기존 열/연기 감지기는 감지기 내부로 열, 연기가 유입 또는 흡입되어야 감지 가능
   - 실내의 체적이 큰 대공간, 높은 천정 및 기류가 형성되는 지역은 감지 시간의 지연 요소로
     작동되어 성능 발휘에 불리
   - 화재 발생 시, 비 화재보의 원인으로 작용


( 감지기 성능에 영향을 주는 요인 )



3.2 일반 광전식 연기감지기 오작동








   - LED가 감지실에 빛을 발산
   - 발산된 빛은 감지실을 채우고, 감지실의 벽에 의하여 흡수됨

   - 감지실은 주변 빛을 차단하고, 연기만을 받아들이도록 설계
   - 광센서(Photo Diode)는 LED 등에 의해 생성되어 연기 등에 의하여 산란된 빛을 감지
   - 감지기 내 공기중의 먼지 : 연기로 인식하여 오경보 발생
   - 감지기 내부에 퇴적된 먼지 : 빛의 난반사를 일으켜 오경보 발생



3.3 기존 감지기와 비교





   - 화재 발생 전 온도의 변화를 인지하여 알림으로써 사전 대응이 가능



3.4 업무 프로세스 측면





   - 주요 감시 대상 설비의 이상온도 발생 시, 사전 대응이 가능하므로 위험도가 극히 낮음



4. 적용 효과 및 향후 전망



4.1 도입 효과



   - 주요 전력설비 24시간 실시간 이상온도 감시로 전기화재 발생 원천적 차단
   - 주요 전력설비 화재 예방에 따른 피해복구에 소요되는 재설치 공사 비용 절감
   - 비 화재보 동작에 의한 출동 횟수 감소로 이에 따른 운영 비용 절감

   - 전기공급 중단 사전 예방에 따른 공장 가동피해 최소화







4.2 도입 사례



4.2.1 OO건설 김포 아울렛



   - 설치 시기 : 2014년 10월
   - 설치 장소 : OO 건설 김포 아울렛 전기실 수배전반
   - 시스템 구성 : 화재징후 감지기 22대, NVR 1대(감지기 인터페이스)



( 수배전반 현황 및 화재징후 감지기 설치 모습 )



4.2.2 한전 OO 변전소 시범설치



   - 설치 시기 : 2015년 6월
   - 설치 장소 : 한국전력 OO 변전소(서울시 구로구 소재) 지하 전력구
   - 시스템 구성 : 화재징후 감지기 2대, 화재징후 분석 서버 1대

   - 관제실은 서버와 TCP/IP 통신을 통하여 원격 모니터링



( 지하 전력구 현황 및 화재징후 감지기 설치 모습 )



※ 현재 S사, H사, 공기업 등 다양한 고객사 제안 진행 중
